高频轴表面淬火整套设备构成：

1.高频感应淬火设备。

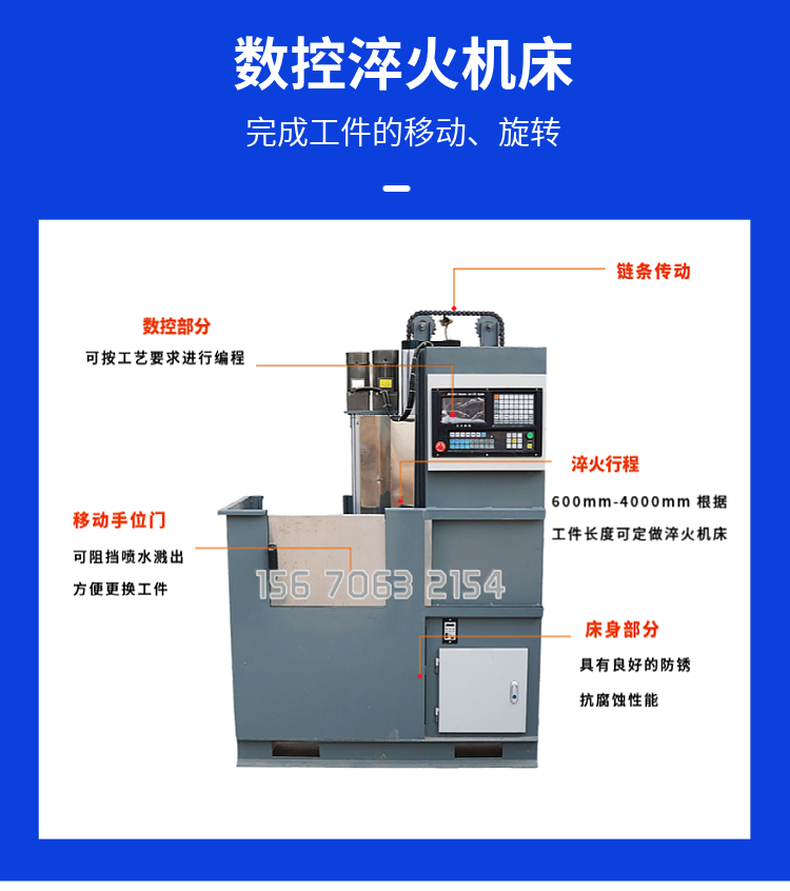

2.数控淬火机床，可以自动化对多种轴类进行淬火热处理。

3.冷却装置。

高频轴表面淬火成套设备操作步骤：

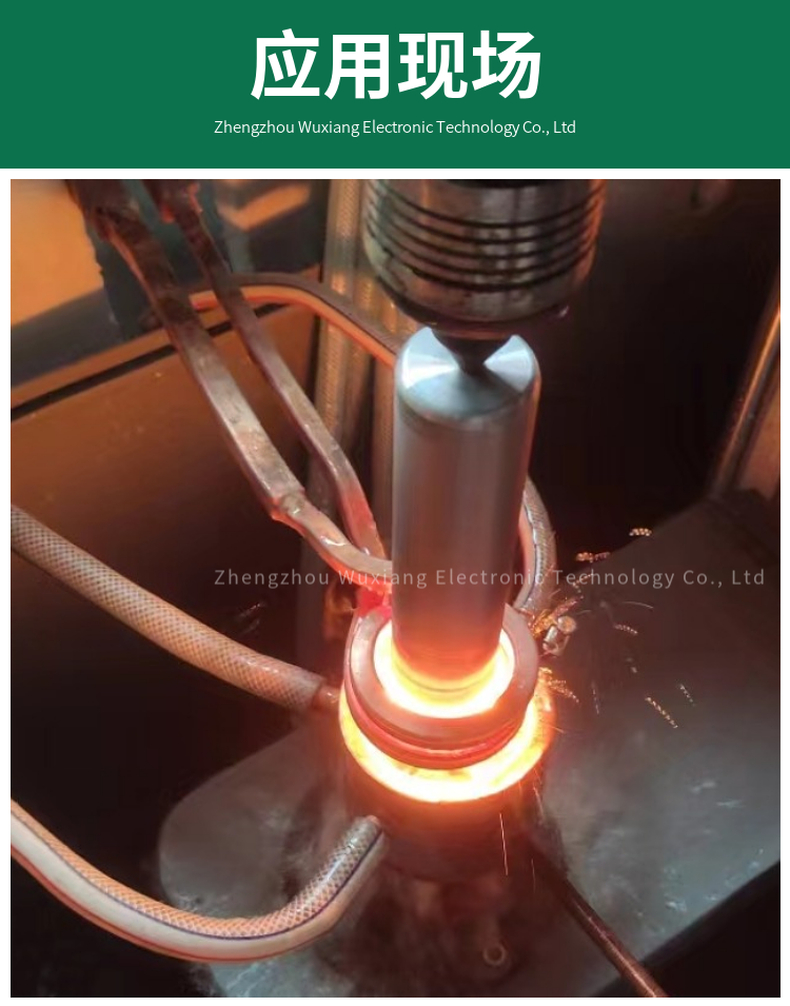

根据工件淬火部位，定制相应仿形淬火感应器，然后连接感应加热电源变压器，将零件夹持在数控淬火机床上；由淬火机床上下、旋转和控制加热时间等动作进行编程设置，能量控制由感应加热电源功率旋钮进行调节（根据工件大小，调节适当的功率）。待工件加热到一定温度时，由电磁阀自动打开喷水，对工件进行淬火冷却，从而协调完成对指定部位的淬火工艺。该过程可以实现连续生产，淬火层深和硬度均匀，生产效率高。
